Care este cea mai bună structură de montare pentru panourile solare

Atunci când investiți în panouri solare, alegerea structurii de montare potrivite este la fel de critică ca selectarea în sine a panourilor de înaltă calitate. Sistemul de montare „cel mai bun” nu este o soluție unică, care se potrivește, depinde de locația, tipul de acoperiș, climatul, spațiul disponibil și obiectivele energetice. De la acoperișuri rezidențiale la instalații comerciale la sol, fiecare structură are avantaje unice care se aliniază cu nevoile specifice. Mai jos, descompunem cele mai populare structuri de montare a panoului solar, carcasele lor de utilizare și cum să alegeți cea ideală pentru proiectul dvs.

1.. Structuri solare montate pe acoperiș: cea mai frecventă alegere pentru reședințe

Sistemele montate pe acoperiș sunt cele mai bune pentru proprietarii de case și întreprinderile mici, deoarece folosesc spațiul de acoperiș existent, fără a ocupa terenuri. Sunt împărțite în trei subtipuri principale, fiecare adaptat la diferite materiale de acoperiș:

A. Seturi de montare a cârligului pentru acoperiș din gresie (pentru plăci ceramice/beton/teracotă)

Acoperișurile de gresie sunt frecvente în climele calde (de exemplu, regiunile mediteraneene, California) și necesită montare non-invazivă pentru a evita daunele daune de plăci fragile.

Cum funcționează: aceste kituri folosesc cârlige reglabile, rezistente la coroziune (de obicei, din oțel inoxidabil Sus 304 sau aluminiu 6061-T5) care alunecă sub plăci de acoperiș, atașându-se direct la căpriorii acoperișului. Nu este necesară eliminarea plăcilor de țiglă cu fixare cu elemente de fixare adezive sau mecanice, iar etanșantele impermeabile împiedică scurgerile.

Beneficii cheie:

Păstrează integritatea acoperișului (critică pentru acoperișurile scumpe de gresie).

Rezistă la viteze mari ale vântului (până la 60 m/s) și încărcături de zăpadă (1,6 kN/m²) atunci când sunt certificate (de exemplu, CE, AS/NZS 1170.2).

Compatibil cu majoritatea tipurilor de țiglă (ceramică, beton, teracotă).

Cel mai bun pentru: Case rezidențiale cu acoperișuri de gresie în zone de coastă sau cu umiditate ridicată (cârligele din oțel inoxidabil rezistă la coroziunea apei sărate).

B. Suport pentru acoperișuri din metal (pentru acoperișuri metalice ondulate/cu cusătură în picioare)

Acoperișurile metalice (comune în clădirile industriale și casele moderne) sunt ușoare și durabile, ceea ce le face ușor de împerecheat cu suporturi solare.

Cum funcționează: două modele principale domină:

Muntele de prindere: atașați direct la cusături în picioare sau creste ondulate fără foraj, folosind cleme cauciucate pentru a evita zgârierea metalului.

Suport pentru șuruburi: Pentru acoperișurile metalice mai vechi, șuruburile de auto-atingere cu șaibe de neopren creează un sigiliu etanș.

Beneficii cheie:

Instalare rapidă (2–3 ore pe panou, vs . 4 - 5 pentru acoperișuri de gresie).

Întreținere scăzută (metalul rezistă la rugină, iar suporturile nu vor deteriora acoperirea de protecție a acoperișului).

Ideal pentru pârtii abrupte (clemele țin panourile în siguranță chiar și la unghiuri de 45 de grade).

Cel mai bun pentru: depozite comerciale, ferme sau case cu acoperișuri metalice cu cusături/ondulate.

C. suporturi pentru acoperișuri plate (pentru acoperișuri comerciale/rezidențiale cu pantă redusă sau plană)

Acoperișurile plate (de exemplu, pe clădiri de birouri, apartamente) folosesc suporturi balastice sau penetrante pentru a maximiza plasarea panoului.

Cum funcționează:

Sunți la balast: blocuri de beton grele sau greutăți umplute cu apă mențin panouri în loc, fără penetrare a acoperișului. Perfect pentru acoperișuri în care forajul este interzis (de exemplu, spații comerciale închiriate).

Muntele penetrante: Ancore foraj în puntea acoperișului (cu intermitere impermeabilă) pentru o stabilitate suplimentară, ideală pentru zonele cu vânt înalt.

Beneficii cheie:

Panourile pot fi înclinate optim (15-30 grade) pentru expunerea maximă la soare (spre deosebire de acoperișurile înclinate, care sunt fixate în unghiul acoperișului).

Scalabil pentru proiecte comerciale mari (de exemplu, un acoperiș plat de 10.000 mp poate găzdui panouri 100+).

Cel mai bun pentru: mall -uri, centre de date sau clădiri rezidențiale cu acoperișuri plate în climă moderată.

2. Structuri solare montată la sol: ideală pentru proiecte pe scară largă și rurală

Suporturile la sol sunt perfecte atunci când spațiul pentru acoperiș este limitat sau indisponibil (de exemplu, case cu acoperișuri mici, ferme sau ferme solare la scară utilă). Sunt clasificate în funcție de mobilitate și design:

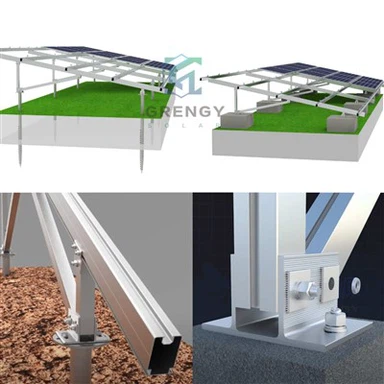

A. suporturi la sol cu ​​înclinare fixă

Cea mai simplă și mai eficientă opțiune la sol, suporturi cu înclinare fixă ​​dețin panouri într-un unghi permanent (calculat pe baza latitudinii-EG, 30 de grade pentru 40 de grade N latitudine).

Cum funcționează: Cadrele de oțel galvanizat sau din aluminiu sunt ancorate la picioare de beton sau conduse în pământ (folosind grămezi de auger). Panourile sunt fixate pe cadru în rânduri.

Beneficii cheie:

Cost redus în avans (cu 30–50% mai ieftin decât sistemele de urmărire).

Întreținere minimă (fără piese mobile pentru reparare).

Durabil pe vreme grea (cadrele rezistă la rugină, iar picioarele rezistă la îngheț).

Cel mai bun pentru: șantiere rezidențiale, ferme mici sau proiecte solare comunitare cu 10-50 de panouri.

B. Monturi de urmărire solară

Tracker Systems reglează automat unghiurile panoului pentru a urma calea soarelui, stimulând producția de energie cu 20–40% în comparație cu suporturile fixe.

Cum funcționează:

Trackeri cu un singur axă: rotiți panouri de la est la vest, ideale pentru zonele cu zile lungi de vară (de exemplu, Arizona, Spania).

Trackeri cu axa dublă: ajustați atât est-vestul, cât și nord-sud, maximizând producția în regiuni tulbure sau cu latitudine înaltă (de exemplu, Canada, Germania).

Beneficii cheie:

Producție de energie mai mare (critică pentru fermele la scară utilă, unde contează fiecare KWH).

Future-Proof (funcționează cu panouri de înaltă eficiență pentru a maximiza ROI).

Cel mai bun pentru: fermele solare la scară utilă (1 MW+), site-uri de la distanță în afara rețelei (de exemplu, operațiuni miniere) sau zone cu lumină solară scăzută.

3. Structuri de montare specializate: pentru spații unice

Pentru proiecte cu spațiu netradițional, suporturi specializate transformă zonele subutilizate în zone generatoare de solar:

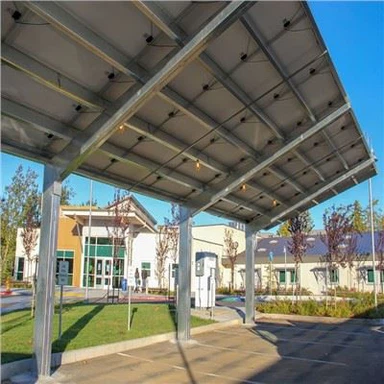

A. Monturi solare de carport/baldachin

Aceste structuri se dublează ca nuanță pentru mașini, terase sau parcări în timp ce găzduiesc panouri solare.

Cum funcționează: Cadrele din oțel sau din aluminiu sunt construite pentru a sprijini atât panourile, cât și greutatea vehiculului/pietonului. Panourile sunt montate deasupra, înclinate pentru expunerea la soare.

Beneficii cheie:

Dual-scop (economisește spațiu și reduce căldura pe mașinile parcate).

Popular pentru parcări comerciale (de exemplu, Walmart, aeroporturi) sau alee rezidențiale.

B. suporturi solare plutitoare

Proiectate pentru corpuri de apă (lacuri, rezervoare sau iazuri), suporturile plutitoare sunt un schimbător de jocuri pentru regiunile cu scară de apă.

Cum funcționează: plutele pline de plastic sau din metal țin panourile deasupra apei, ancorate pe țărm. Cablurile rulează sub apă pentru a se conecta la grilă.

Beneficii cheie:

Panourile răciți (apa scade temperaturile, stimulând eficiența cu 5-10%).

Nu folosește teren (ideal pentru zone dens populate precum Singapore sau Olanda).

Cum să alegeți „cea mai bună” structură de montare solară: 5 factori cheie

Pentru a selecta sistemul potrivit, evaluați aceste variabile critice:

1. Disponibilitatea acoperișului/terenului

Dacă aveți un acoperiș înclinat orientat spre sud (ideal pentru expunerea la soare), o montare pentru acoperiș de gresie sau metal este cea mai bună.

Dacă spațiul pentru acoperiș este limitat, optați pentru suporturi la sol (dacă aveți o curte) sau carporturi solare.

2. Condițiile climatice și meteorologice

Zonele cu vânt înalt (de exemplu, Florida, Japonia): Alegeți penetrarea suporturilor plate pentru acoperiș sau a suporturilor la sol cu ​​picioare adânci.

Regiuni abundente de zăpadă (de exemplu, Minnesota, Norvegia): Alegeți cârlige de acoperiș sau rame la sol nominale pentru 2–3 kN/m² încărcături de zăpadă.

Zonele de coastă: Utilizați suporturi Sus 316 din oțel inoxidabil (rezistă la coroziunea apei sărate) în loc de aluminiu.

3. Obiectivele bugetare și ROI

Buget redus: suporturi la sol cu ​​înclinare fixă ​​sau kituri de acoperiș din gresie (o producție de energie moderată accesibilă, în avans, moderată).

Prioritate ridicată a ROI: trackere cu axa dublă (costuri mai mari, dar cu 40% mai multă energie energetică pentru proiecte la scară utilă).

4. Reglementări și garanții locale

Verificați codurile locale de construcții (de exemplu, titlul 24 din California necesită suporturi evaluate la foc).

Alegeți montare cu garanții de 10-25 de ani (durata de viață a panoului de potrivire) pentru a evita costurile viitoare.

5. Acces la instalare

Acoperișuri abrupte: suporturi de prindere a acoperișului metalic (mai ușor de instalat decât cârligele de gresie).

Zone îndepărtate: suporturi la sol (nu este nevoie de acces la acoperiș sau schele).

Sfaturi de instalare și întreținere pentru suporturi de lungă durată

Chiar și cea mai bună structură de montare eșuează fără o instalare și îngrijire corespunzătoare:

Angajați instalatori certificați: căutați profesioniști cu experiență în tipul dvs. de acoperiș/sol (de exemplu, specialiști în acoperișul din gresie).

Verificați anual: verificați dacă există elemente de fixare, rugină sau daune (mai ales după furtuni).

Curățați în mod regulat: îndepărtați resturile (frunze, zăpadă) din panouri și suporturi pentru a preveni încordarea greutății.
